Mantenimiento de redes

1. Tipos de mantenimiento

2. Tareas de mantenimiento



3. Diagnóstico y tratamiento de averías

3.1. Procedimiento para resolver averías





3.2. Métodos para diagnosticar averías

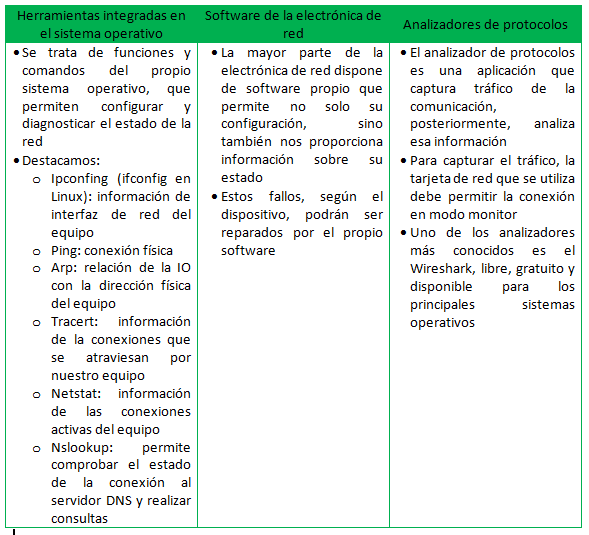

4. Herramientas software para el mantenimiento de redes

5. Resolución de averías

5.1. Averías en armarios de distribución

Como hemos visto, los armarios de distribución son elementos sensibles de la instalación, puesto que alojan equipamiento y cableado de gran importancia

 5.2. Averías en paneles de parcheo

El panel de parcheo es un elemento de la instalación que no requiere un mantenimiento excesivo. Las principales averías en paneles se generan en las conexiones traseras

















































































Comprobacion del cableado

3.1. Niveles de comprobación del cableado

3.2. Certificación del cableado

La certificación del cableado es un proceso que compara el rendimiento de transmisión de nuestro sistema de cableado con un estándar determinado.
El procedimiento de certificación demuestra la calidad de los componentes y, en general, de la instalación de la red
La herramienta para realizar la certificación se denomina certificador y consta de dos partes: un bloque central y uno remoto. el certificador dispone de adaptadores para diferente tipo de cableado: par trenzado, fibra óptica, etc.

Medición de enlace permanente

Medición de canal

Registros e identificadores obligatorios

Todos los elementos de la red que tenga identificador se recogerán, junto con registros de la misma, correspondientes a datos de la red que no se pueden etiquetar, en lo que se denomina sistema de administración de la red

En función de la clase de red se requieren los siguientes identificadores y registros:

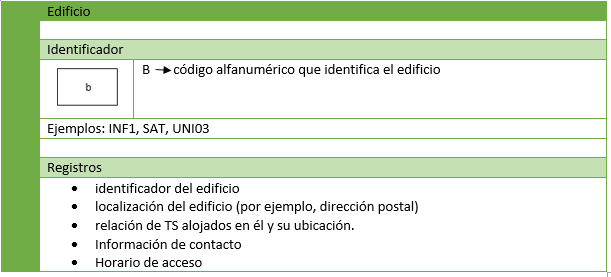

2.1. Información de espacios

2.2. Información de armarios y bastidores

En general, todos los elementos susceptibles de recibir cableado, deberán estar debidamente identificados

El formato del identificador es:

fs.xy

• fs: es el identificador del espacio de telecomunicaciones
• xy: es la identificación del elemento dentro del espacio. Esta identificación se basa en un sistema de coordenadas

El etiquetado se colocara, al menos, en la parte superior e inferior de la cara del elemento. Si este es accesible por detrás, también se etiquetara la parte trasera

Los registros deberían contener, al menos, la siguiente información:

• Identificador del armario, bastidor, cuadro, etc.
• Relación de elementos que contiene
• Conexiones con otros elementos de la red
• Funciones del armario en la infraestructura de red
• Medidas de seguridad (puerta, cerradura, etc.)

2.3. Información de elementos de interconexión

2.5. información del sistema de conexión a tierra y contra incendios

5. Estándar de administración y etiquetado

El ANSI/TIA/EIA 606-B, que  engloba:

• Identificador: código que diferencia un elemento del sistema
• Etiquetado: marca que se coloca en un elemento con su identificador o la parte significativa de este
• Registro: información relevante de un elemento del sistema

Clasifica las instalaciones de cableado estructurado en clases

• Clase 1: sistemas en un edificio con un TR que centraliza todo el cableado. incluye el sistema de conexión a tierra
• Clase 2: Sistemas en un edificio con vario TR. elementos de clase 1 junto con el backbone y elementos contra incendios.
• Clase 3: Se corresponde con un sistema de campus. Comprende el cableado entre edificios, asi como los elementos de la clase 2
• Clase 4: equivale a una red compuesta por varios campus ( MAN o WAN), que abarca todos ellos y sus interconexiones

4. Instalación del cableado

4.1. Fase de preparación

Se tiende el cableado desde el punto de trabajo hasta cada uno de los puestos terminales. El punto de trabajo del instalador es el lugar desde el que se distribuye el cableado.

En vez de estar poniendo colores para diferenciarlos, puedes poner los cables de diferentes colores

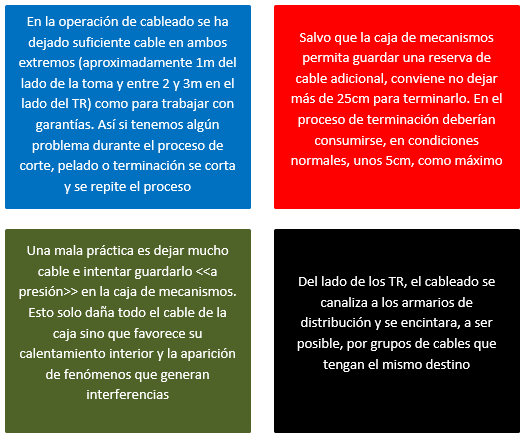

 4.2. Fase de recorte

4.3. Fase de terminación

3. Instalación de las tomas

Características de la instalación de tomas

• La toma constituye el punto final de la red de cableado. A par ti de ahí, el usuario conectara su equipo para integrarse en la red
• El punto de suministro de la red al usuario no solo proporciona acceso a la red de datos, sino que suele ofrecer también acceso a la red de voz y a la red eléctrica
•  En función de las características de la red, se pueden integrar varias tomas. Todas ellas van sobre un soporte llamado caja de mecanismos o, simplemente, portamecanismos

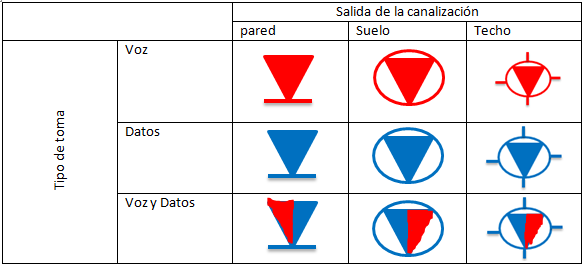

Símbolos para la representación de las tomas de telecomunicaciones en un plano

URL parecidas al tema hablado:
https://es.slideshare.net/LuisaMontoyaTeamo/toma-de-datos

Tipos de cajas

2. Integración con el sistema contra incendios

Aspectos a tener en cuenta al diseñar la red

• Integración de la instalación con los sistemas de seguridad del inmueble, en concreto con el sistema contra incendios

Medidas a tener en cuenta

• Entre otras medidas mas habituales que conforman dicho sistema esta la utilización de materiales de construcción y estructuras especiales contra el fuego

El muro cortafuegos

• El muro cortafuegos, además de ser resistente al fuego, evita que se extienda
• Permite aislar zonas afectadas y proteger a las personas y elementos sensibles del edificio

Elementos a utilizar dependiendo del tipo de canalización

• Cuando es necesario canalizar a través del muro cortafuegos es muy importante, una vez se ha colocado la canalización, revestir el orificio con masilla intumescente
• Si la canalización es tubular se utilizara un collarín intumescente
• Si la canalización es mediante una bandeja, además del revestimiento exterior puede utilizarse una almohadilla intumescente, que se colocara en el interior de la canalización, sobre el cableado, en la zona de paso del muro

Hay que tener en cuenta que estos sistemas no están diseñados para apagar el fuego, si no para retardar lo máximo posible su propagación

• En la actualidad, estos sistemas permiten contener el fuego, el humo y los gases aproximadamente dos horas

Collarín intumescente
Este video se aprecia muy bien como cambia cuando instalamos los collarines intumescentes

Información sobre los collarines intumescentes y medidas:http://www.promat.es/es-es/productos/promastop-fc

Información sobre materiales intumescentes: http://www.tecnifuego-aespi.org/es/comunicacion/articulos-tecnicos/los-recubrimientos-intumescentes-para-la-proteccion-pasiva-contra-incendios-en-fuegos-celulosicos-i/15/64

1. Instalacion de la canalizacion

Consideraciones a tener en cuenta

• La planificación del entendido es la primera fase de la instalación efectiva de una red
• Conviene identificar los tendidos de cable ya existentes, ya que en muchos casos pueden utilizarse la misma canalización
• Los puntos de entrada para los tendidos de cable deben mantenerse accesibles, para permitir la Instalación, revisión y mantenimiento
• En las canalizaciones se deben evitar las fuentes de humedad, calor y vibración, ya que podrían dañar el cableado
• A la hora de elegir el tipo de canalización que vamos a emplear, hay que tener presente que su sección debe permitir albergar todo el cableado necesario

Se procurara que la canalización tenga puntos de registro cada 12m aproximadamente

1.1. Canalización aérea

• soporte de varillas (una o dos):para bandejas con cargas ligeras. se pueden colocar en techos inclinados y admiten varias alturas

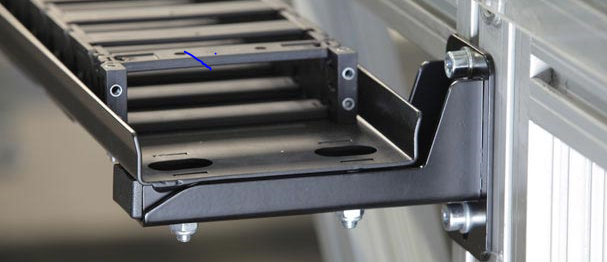

• soporte de escuadra: para bandejas con mayor carga. la cabeza puede ser pendular, para adaptarse a techos inclinados o puede retirarse y fijar el perfil a una pared

• soporte a pared: para bandejas con poca carga que no pueden fijarse directamente al techo (por ejemplo, techos de cristal). solo admiten canalización a un nivel

Tipos de bandejas en canalización aérea

Bandeja de rejilla: para la canalización de cableado estructurado



• bandeja de escalera: para la canalización de cableado de energía grueso

• bandeja de vano ancho: para canalizaciones donde, por limitaciones estructurales, la distancia entre soportes es superior a 3m

• bandeja modular: para canalización por la misma línea de tipos de cable diferentes, evitando interferencias entre ellos

La cantidad de soportes que se fijaran en la línea de canalización dependerá de dos factores:

• La carga de la bandeja: cuanta mas carga tenga, menos distancia debe haber entre los soportes.
• Se recomienda que la distancia entre dos soportes no sobrepase nunca los 3m
• Los obstáculos de infraestructura: Las columnas, paredes, cambios de nivel, giros y derivaciones de la línea propician que haya que colocar esos puntos clave con soportes de refuerzo.

Otras consideraciones a tener en cuenta

• Cuando la canalización tenga que cruzar un obstáculo y no haya mas remedio que interrumpir el tramo, las dos secciones se interconectaran con elementos de baja impedancia

• la disposición del cableado deberá reposar sobre la base de la bandeja de forma ordenada, agrupando los cables en mazos que se recogerán con bridas o collarines de velcro distanciados entre 50 cm y 1m

• Las zonas especialmente protegidas contra los efectos de las perturbaciones electromagnéticas son las esquinas de la bandeja, por lo que siempre procuraremos colocar los mazos lo mas separados posibles, partiendo de ellas al centro de la bandeja

• En general, se utiliza bandeja con división cuando el cable de datos no esta apantallado y la distancia que recorren las dos vías juntas es superior a 35 m

1.2. Canalización bajo suelo

Elementos utilizados en canalización bajo suelo

Cajas de registro y derivación.

• Se colocan en puntos intermedios del recorrido de la canalización para permitir la revisión y el mantenimiento del cableado interior.

Conjuntos portamecanismos.

• Integran los sistemas de conexión de los que dispondrá el área de trabajo. A menudo esta caja incluye las tomas de suministro eléctrico

Canales

• Son los tramos que constituirán la línea de canalización. Estos módulos pueden tomar dos formas.

Aspectos a considerar para la canalización bajo suelo

• Tipo de suelo y su mantenimiento: ¿va a utilizarse un falso suelo, o suelo firme con limpieza en seco o en mojado?
• Flexibilidad del sistema: ¿varia o no la disposición de las áreas de trabajo?; y, si varia, ¿con que frecuencia?
• Capacidad del canal: ¿Qué cantidad de cables van a conducirse por la canalización?

1.3. Canalización en suelo técnico

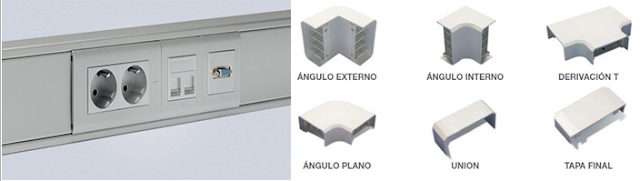

 1.4. Canalización en superficie

La canalización tiene dos finalidades:

• Conducir tramos de cableado desde una troncal hasta zonas concretas de distribución
• Conducir un numero reducido de cables hacia los puntos finales de las áreas de trabajo



Fijación de la canaleta a la superficie:

• Atornillado: la canaleta tiene practicados agujeros a intervalos de aproximadamente 25 cm
• Autoadhesivo: la canaleta se pega a la pared retirando el papel protector de una tira autoadhesiva que se integra en su parte trasera

Otras características de las canaletas:

• La canaleta puede estar diseñada de PVC de varios colores o en aluminio anodizado
• Para proteger la superficie de la canaleta durante su instalación viene con un plástico adhesivo
• Los aspectos que deben tenerse en cuenta para la instalación de la canaleta son prácticamente los mismos
•  La canalización ira en un único troncal, del que se generaran ramificaciones solo cuando sea estrictamente necesario. Por otro lado, la altura a la que se instala el troncal de canalización varia: lo mas común es aprovechar el rodapié para llevar mas fácilmente a nivel
• Hay un tipo de canaleta especial que se utiliza para atravesar un espacio empleando como superficie el suelo. esta canaleta esta diseñada en forma de arco, para que pueda ser pisada sin riesgo de dañar el cableado de su interior



1.5. Canalización empotrada

Características de canalización empotrada

• Cuando existe una canalización previa que quiere aprovecharse
• Cuando no se quiere dejar a la vista el medio de canalización
• En el caso de que no existan rutas previas construidas, será necesario crearlas. Para ello, se hará una roza por la que se colocara una manguera
• La ne3cesidad de realizar una obra para acometer la instalación de la canalización convierte esta opción en la menos empleada, salvo que se trate de una obra nueva
• Cuando se utilicen los canales empotrados existentes, hay que tener la certeza de que el ancho de estos va a permitir alijar todo el cableado necesario
• La instalación de tubos y canales empotrados para distribución de cableado esta regulada por el reglamento electrotécnico para baja tensión establecido por:
• El Real Decreto 842/2002
• Su documento de instrucciones técnicas complementarias (ICT-BT-22)
